El mecanismo de un reloj, pieza a pieza: del barrilete al volante y del desmontaje a la regulación
Un calibre mecánico es una cadena muy corta de decisiones físicas: un muelle almacena energía, un tren de ruedas la transporta, un escape la reparte en porciones iguales y un volante decide cuánto dura cada porción. Todo lo que ocurre en el banco de trabajo —abrir, limpiar, lubricar, ajustar— consiste en devolver a esa cadena las condiciones en las que fue diseñada para funcionar.
Estas páginas reúnen notas ordenadas sobre cada tramo de ese recorrido, escritas para quien quiere entender qué está mirando cuando levanta el puente de un movimiento.
El recorrido de la energía: barrilete, tren de rodaje y lo que se pierde por el camino
01
El orden del banco no es una cuestión estética: cada pieza que se deja fuera de sitio es una pieza que acabará buscándose con pinzas.
El muelle real vive enrollado dentro del barrilete, un tambor cerrado por su tapa y dentado en el exterior. Al dar cuerda, el eje del barrilete enrolla el muelle sobre sí mismo; al soltarlo, el muelle intenta recuperar su forma y hace girar el tambor. De ahí sale toda la fuerza del reloj, y de ahí viene también su primera limitación: un muelle entrega bastante más par recién armado que cuando está próximo a agotarse.
Esa fuerza atraviesa el tren de rodaje, normalmente cuatro engranajes que multiplican la velocidad y dividen el par: rueda central, rueda tercera, rueda cuarta y rueda de escape. Cada rueda lleva un piñón de pocos dientes que engrana con la rueda anterior, y cada engranaje introduce una pequeña pérdida. Si los pivotes están desgastados, si un rubí está seco o si un diente está deformado, esa pérdida deja de ser pequeña y el volante recibe menos energía de la que necesita para mantener una amplitud estable.
Señales que apuntan al lado de la energía
- Marcha correcta con cuerda completa y adelanto o atraso creciente en las últimas horas de reserva.
- Amplitud baja de forma uniforme en todas las posiciones horizontales.
- Ruido irregular al dar cuerda, o cuerda que se siente blanda y sin tope.
- Reserva de marcha muy inferior a la que corresponde al calibre.
Antes de tocar el escape conviene descartar todo este tramo. Un volante mal regulado y un volante mal alimentado producen síntomas parecidos en la muñeca, pero se corrigen en sitios completamente distintos del movimiento.
En calibres automáticos el barrilete trabaja además con un muelle de brida que resbala contra la pared del tambor cuando se alcanza el tope. Ese deslizamiento es intencionado y depende directamente de la grasa específica aplicada a la pared interior.
Escape y volante: el punto donde el tiempo deja de ser fuerza y pasa a ser medida
02
El escape de áncora suizo es la pieza que convierte un giro continuo en golpes contados. La rueda de escape empuja una de las paletas de rubí del áncora; el áncora bascula, libera la rueda un diente y, en el mismo movimiento, da un pequeño impulso al volante a través del rubí de impulso. El volante sigue girando por inercia, la espiral lo frena, lo devuelve y el ciclo se repite varias veces por segundo.
La frecuencia de ese ciclo define la resolución del reloj. Un calibre de 18.000 alternancias por hora late cinco veces por segundo; uno de 28.800, ocho. Frecuencias más altas suelen tolerar mejor las sacudidas, porque el volante pasa menos tiempo alejado de su posición de reposo, pero exigen más energía y desgastan antes los puntos de contacto.
Lo que se observa cuando el escape no está fino
La amplitud del volante —cuántos grados gira a cada lado— es el indicador más honesto del estado general del movimiento. Cifras muy bajas hablan de suciedad, aceite envejecido o pérdidas en el tren; cifras excesivas pueden llevar al rubí de impulso a golpear la horquilla por el lado equivocado, con un salto de marcha característico. El error de batida, por su parte, mide si los dos golpes del escape están igual de separados: cuando no lo están, el volante recibe impulsos desiguales y el reloj arranca con dificultad tras una parada.
El volante no trabaja solo. La espiral debe respirar plana y concéntrica, sin que sus espiras se toquen entre sí ni rocen el puente. Una espiral ligeramente deformada puede dar una marcha aceptable en una posición y completamente distinta en otra, y ese desajuste no se corrige tocando la raqueta.
Muchos calibres modernos llevan el volante montado sobre un sistema antichoque: los rubíes del eje descansan sobre muelles que permiten un desplazamiento lateral controlado y devuelven la pieza a su sitio. Es un componente delicado que se manipula con útil específico, nunca con la punta de unas pinzas.
Desmontaje del calibre y limpieza: el orden importa más que la velocidad
03

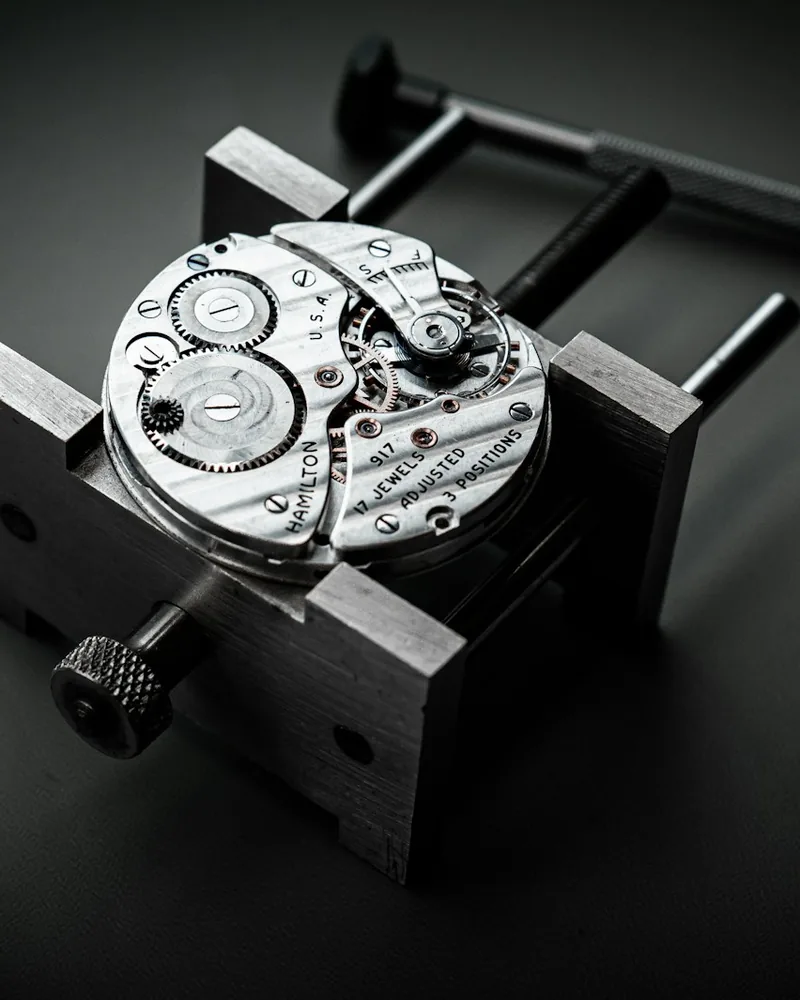

Un desmontaje ordenado empieza antes de retirar el primer tornillo. Se libera por completo la tensión del muelle real actuando sobre el trinquete, se retiran agujas y esfera con la protección adecuada y se coloca el movimiento en un porta-calibres de la medida correcta. A partir de ahí, cada puente que se levanta debe dejar a la vista únicamente lo que se esperaba encontrar debajo; cualquier sorpresa es información que conviene anotar.
Las piezas no se amontonan. Se separan por grupos —tren, escape, cuerda, mecanismo de calendario— en recipientes o bandejas distintas, porque muchos tornillos se parecen sin ser intercambiables y la diferencia de una décima en la longitud puede rozar contra una rueda. Fotografiar el movimiento en cada etapa es una costumbre barata que ahorra horas al montar.
Secuencia habitual en el banco
- Destensar el muelle real y comprobar que el volante ya no oscila.
- Retirar agujas, esfera y mecanismo de horas del lado de la esfera.
- Desmontar el puente del volante, después el áncora y por último el tren de rodaje.
- Abrir el barrilete, revisar el muelle y la pared interior del tambor.
- Inspeccionar pivotes y rubíes con aumento antes de lavar nada.
La limpieza se hace con las piezas ya separadas y con el calibre entendido, no al revés. Los baños habituales combinan un líquido de limpieza y uno o dos aclarados, con secado posterior; las piezas con rubíes, las espirales y el volante se tratan con más cuidado que un puente de latón, y los componentes con lacas, adhesivos o discos de calendario pintados no siempre toleran los mismos productos. Salir del baño no significa estar limpio: cada pieza se revisa de nuevo con aumento, porque una fibra atrapada en un rubí anula todo el trabajo anterior.
Lubricación: pocos puntos, cantidades mínimas y un producto para cada trabajo
04
Lubricar un reloj no consiste en repartir aceite, sino en colocar una cantidad exacta en un número muy reducido de sitios. Un exceso migra por capilaridad, atrapa partículas y termina donde no debe; una gota de más en un rubí del escape puede reducir la amplitud de forma inmediata. La regla práctica es que el aceite debe formar un anillo visible dentro del hueco del rubí, sin desbordarlo.
Los productos tampoco son intercambiables. Los aceites finos se reservan para pivotes rápidos y piedras del escape; los más densos, para los ejes lentos que soportan más carga. Las grasas se emplean donde hay fricción entre superficies amplias: el tambor del barrilete, los dientes de la cuerda, los muelles del calendario y algunas juntas. Existen además tratamientos de superficie que fijan la gota en su sitio y evitan que se extienda, muy utilizados en las piedras de paletas.
Puntos que se revisan siempre
- Rubíes del volante, con el aceite más fino y en cantidad mínima.
- Pivotes del tren de rodaje, con aceite fino en la parte alta y media del tren.
- Rueda central y ejes de carga elevada, con aceite más denso.
- Paletas de rubí del áncora, lubricadas por contacto y nunca inundadas.
- Pared interior del barrilete y superficie del muelle, con grasa específica.
- Corona, tija y piezas del mecanismo de puesta en hora, con grasa.
El aceite envejece incluso en un reloj parado en un cajón. Se oxida, se espesa y pierde capacidad de separar superficies, de modo que un movimiento que lleva años sin usarse no está conservado: está esperando. Por eso, cuando se abre un calibre para cualquier otra intervención, tiene poco sentido dejar dentro una lubricación de origen desconocido.
Aplicar aceite sobre una pieza sucia es un gesto sin efecto útil. El lubricante no limpia, no arrastra partículas y no compensa el desgaste: solo reduce el rozamiento entre dos superficies que ya están en condiciones de trabajar.
Regulación de la marcha y errores de posición: leer los números antes de tocar la raqueta
05
La marcha de un reloj se mide en segundos por día, y ese número por sí solo dice poco. Un movimiento se comprueba en varias posiciones —esfera arriba, esfera abajo y las distintas posiciones verticales con la corona orientada de una forma u otra— porque la gravedad afecta de manera distinta al conjunto volante-espiral según cómo se apoye el eje.
Las diferencias entre posiciones horizontales y verticales tienen causas concretas: pivotes con desgaste desigual, espiral que no se abre de forma concéntrica, volante mal equilibrado o rubíes en estado distinto. Corregir esas diferencias moviendo la raqueta es inútil, porque la raqueta desplaza todas las posiciones a la vez y deja el problema intacto.
Orden razonable de lectura
- Comprobar la amplitud en cada posición; si es baja, el problema no es de regulación.
- Revisar el error de batida y corregirlo antes de mirar la marcha diaria.
- Medir la marcha con cuerda completa y repetir a las veinticuatro horas.
- Anotar la dispersión entre posiciones, no solo el valor medio.
- Ajustar el valor medio en último lugar, cuando el resto es coherente.
Conviene recordar que un reloj mecánico se compara consigo mismo y con el uso que recibe. Un calibre estable que adelanta unos segundos al día resulta más fiable en la práctica que uno con marcha media cero y una dispersión enorme entre posiciones, porque el primero se puede predecir y el segundo no.
La temperatura y el magnetismo alteran la lectura. Un movimiento magnetizado suele mostrar una marcha muy adelantada y errática, y ese diagnóstico se confirma con un detector antes de abrir nada.
Lupa, pinzas y pulso: cómo se sostiene lo que apenas se ve
06
La lupa de relojero se elige por distancia de trabajo, no por potencia máxima. Un aumento moderado deja espacio suficiente entre el ojo y la pieza para manejar herramientas; un aumento muy alto obliga a acercarse tanto que cualquier movimiento de la cabeza desenfoca. Lo habitual es alternar: un aumento bajo para montar y desmontar, y uno alto solo para inspeccionar pivotes, rubíes y superficies de contacto.
Las pinzas se afilan y se pulen. Unas puntas que no cierran a la perfección no sujetan: expulsan la pieza en una trayectoria imprevisible, y ese gesto explica la mayoría de los tornillos perdidos en un taller. Sujetar con la presión mínima necesaria es una habilidad que se aprende antes con piezas grandes que con una espiral.
Hábitos que reducen los accidentes
- Trabajar con los antebrazos apoyados y la pieza a la altura adecuada.
- Mantener una bandeja de fondo claro bajo la zona de manipulación.
- Comprobar el estado de las puntas de las pinzas antes de cada sesión.
- No forzar nunca un tornillo cuya cabeza no está bien asentada en la hoja.
- Parar cuando aparece el cansancio: el pulso se pierde antes que la atención.
La postura hace más trabajo del que parece. Una iluminación difusa, sin reflejos directos sobre el metal, y una silla que permita mantener la espalda recta durante horas influyen en el resultado tanto como la calidad de las herramientas.
Muchas piezas pequeñas se recuperan barriendo el suelo hacia una sola dirección y revisando después la ropa y las suelas. Buscar a ciegas con la mirada casi nunca funciona.
Polvo y orden en el banco: el enemigo que no se ve hasta que está dentro
07
Una partícula de polvo doméstico puede medir más que la holgura entre un pivote y su rubí. Por eso el control de la limpieza no es un añadido al trabajo de relojería: es parte del propio procedimiento. Un movimiento perfectamente revisado que se cierra con una fibra textil en su interior volverá a dar problemas en poco tiempo.
Medidas básicas que funcionan
- Superficie de trabajo lisa, sin textiles sueltos ni papel que desprenda fibras.
- Campana o tapa transparente para cubrir el movimiento en cada interrupción.
- Peras de aire limpias; el aire comprimido industrial puede arrastrar humedad y aceite.
- Dedos siempre protegidos con guantes finos o dediles al tocar puentes y platinas.
- Cierre de la caja preparado con antelación, para reducir el tiempo con el calibre expuesto.
El orden cumple además otra función: hace visible el error. Cuando cada grupo de piezas tiene su sitio, una bandeja que termina con un tornillo de más señala de inmediato que algo se ha quedado sin montar, y esa información aparece antes de cerrar la caja en lugar de aparecer semanas después.
La electricidad estática atrae partículas hacia las superficies limpias. Mantener una humedad razonable en la sala ayuda más que cualquier producto antiestático aplicado sobre la pieza.
Cristal, juntas y estanqueidad: la caja también forma parte del mecanismo
08
La protección de un movimiento depende de tres cierres que trabajan juntos: el cristal contra la carrura, el fondo y el paso de la tija por el tubo de la corona. Si uno falla, los otros dos no compensan. Por eso la comprobación de estanqueidad se hace sobre la caja completa y montada, y no sobre una junta aislada.
Los cristales se montan de formas distintas. Los acrílicos se ajustan por tensión, con o sin aro metálico; los minerales y de zafiro suelen ir a presión sobre una junta o asentados con adhesivo, según el diseño. Cambiar uno exige conocer el sistema original, medir el diámetro y la altura reales y respetar el sentido del bisel, porque un cristal forzado se agrieta desde el borde meses más tarde.
Revisión razonable de los cierres
- Sustituir las juntas por referencias de la medida y sección correctas, no aproximadas.
- Limpiar los alojamientos antes de colocar la junta nueva y aplicar grasa específica en capa muy fina.
- Comprobar el estado del tubo de la corona y de la propia corona, que también tiene junta.
- Revisar la superficie de apoyo del fondo en busca de marcas, golpes o restos de junta antigua.
- Verificar la caja cerrada con un control de presión antes de devolverla al uso.
Las indicaciones grabadas en el fondo describen el diseño original, no el estado actual. Una caja marcada para inmersión puede haber perdido su estanqueidad por una junta envejecida, un cristal con microfisuras o una corona que no rosca del todo, y el único modo de saberlo es comprobarlo.
El vapor de agua condensado bajo el cristal indica que la caja ya ha dejado pasar humedad. Cuanto antes se abra y se seque el conjunto, menos óxido se formará sobre el acero del movimiento.
Herramientas del relojero: qué hace cada una y por qué no se improvisan
09
El utillaje de relojería es específico porque las tolerancias son pequeñas y las piezas, en su mayoría, irreemplazables. Una hoja de destornillador con el ancho equivocado no solo estropea la ranura del tornillo: desliza y raya el puente que hay debajo.
- Destornilladores de relojero
- Juego con hojas de varios anchos, cabeza giratoria y punta rectificada al perfil de la ranura. Se reafilan periódicamente sobre piedra.
- Porta-calibres
- Soporte que sujeta el movimiento sin apretar contra ruedas ni puentes, con distintos diámetros y apoyos regulables.
- Pinzas
- De varias formas y materiales: acero para uso general y modelos no magnéticos o de latón para trabajar cerca de la espiral y del volante.
- Útiles de aceitado
- Agujas de diferentes grosores, cada una asociada a un lubricante concreto, y soportes que mantienen los aceites cubiertos.
- Cronocomparador
- Instrumento que capta el sonido del escape y muestra marcha, amplitud y error de batida en cada posición.
- Útiles de caja
- Prensa para cristales y fondos a presión, llaves para fondos roscados, levantatapas y soportes de protección.
- Control de estanqueidad
- Equipo que somete la caja cerrada a presión o vacío y detecta fugas antes de que el agua alcance el movimiento.
No hace falta reunir todo de golpe. Un conjunto pequeño y bien conservado —destornilladores en buen estado, pinzas afiladas, porta-calibres adecuado, buena luz y aumento— permite trabajar con seguridad sobre calibres sencillos, que es exactamente donde conviene empezar a entender el oficio.
Las piezas de recambio se buscan siempre por referencia de calibre. Un componente que encaja físicamente pero pertenece a otra variante puede alterar la altura del tren o el juego del eje.
